隨著充電樁的普及，充電樁自身的電磁兼容問題也成為其安全的重要部分之一。本文根據《GB/T 18487.2 電動汽車傳導充電系統　第2部分：非車載傳導供電設備電磁兼容要求》標準內容，結合實際測試的問題進行一些簡單的闡述，對充電樁的EMC測試進行簡單介紹。

一、 抗擾度：

　　充電樁按照其使用環境和輸出方式，主要有以下四類：

　　1、 交流充電樁(非住宅環境)，輸出為交流電，主要為慢充;

　　2、 交流充電樁(住宅環境)，輸出為交流電，主要為慢充;

　　3、 直流充電樁(非住宅環境)，輸出為直流，快充;

　　4、 直流充電樁(非住宅環境)，輸出為直流，快充;

　　1.1 抗擾度測試等級要求

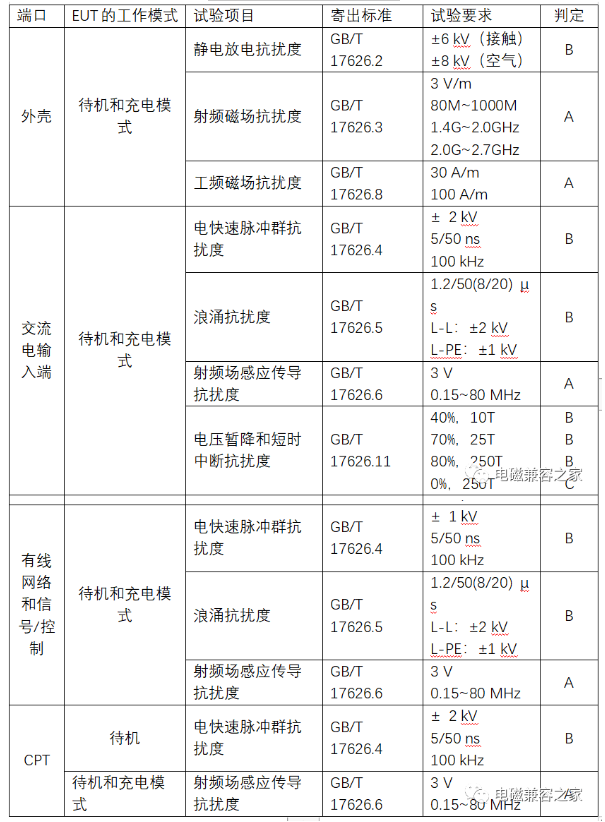

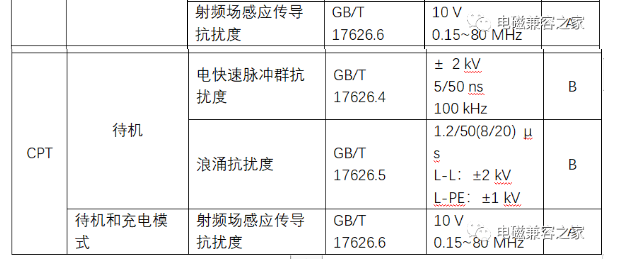

表1 交流充電樁(非住宅環境)

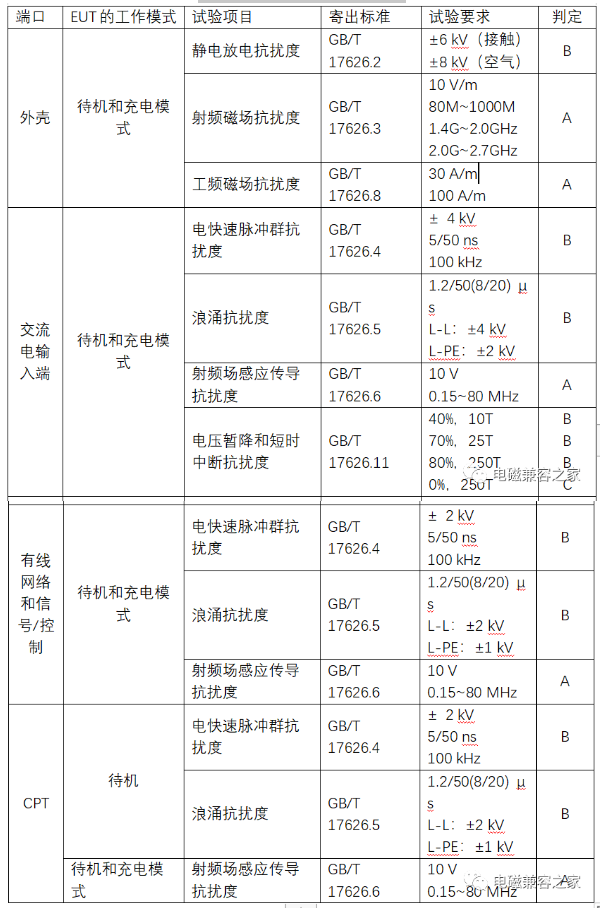

                                           表2 交流充電樁(住宅環境)

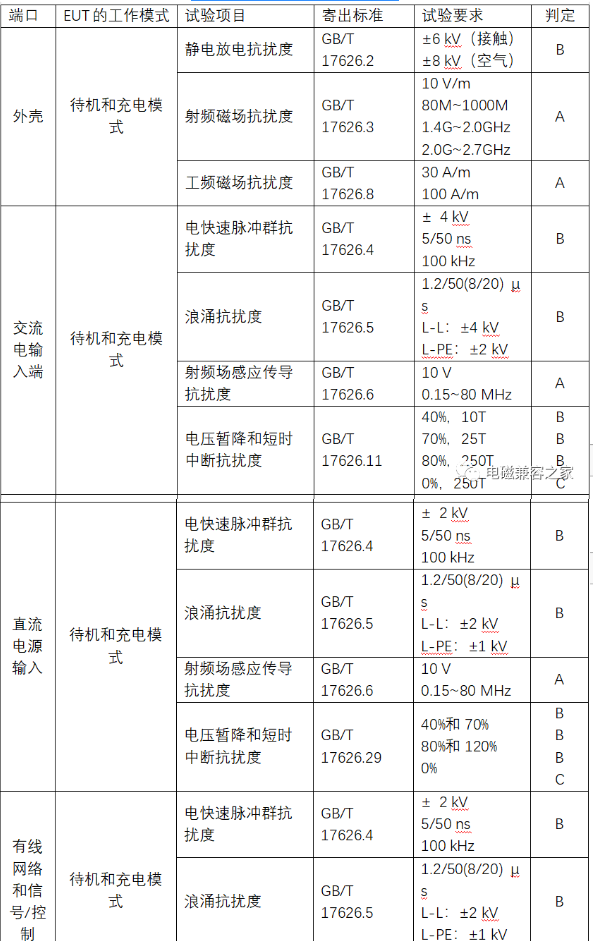

                                        表3 直流充電樁(非住宅環境)

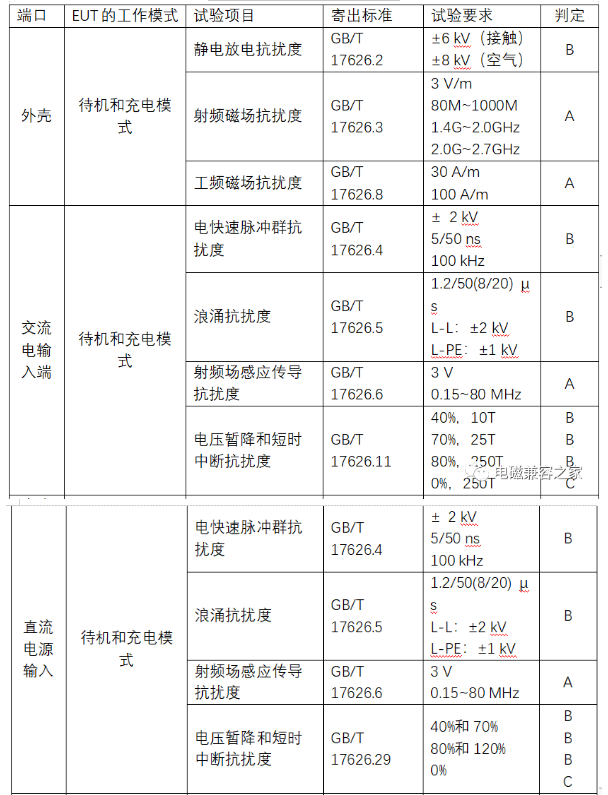

                                      表4 直流充電樁(住宅環境)

1.2 靜電放電抗擾度

　　1.2.1 限值

　　A、使用±2kV，±4kV，±6kV試驗電壓接觸放電;

　　B、使用±2kV，±4kV，±8kV試驗電壓空氣放電;

　　參考IEC 61000-4-2標準進行試驗，詳細見上述表1~表4。

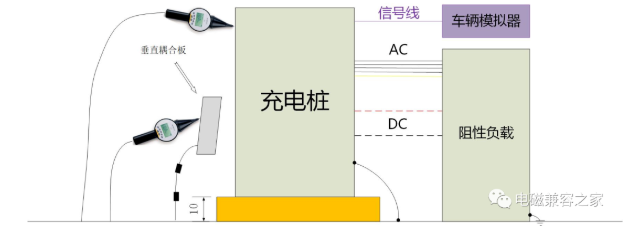

　　1.2.2 測試狀態

注：

　　1、 若充電樁為掛壁式，按照臺式設備布局;

　　2、 充電樁在測試時，需要保證其滿載的50%的工作狀態下進行測試，因此對阻性負載要求較高，建議DC達到1500V，AC達到1000V;

　　1.3 輻射抗擾度

　　1.3.1 限值

　　用于非住宅環境下的設備：

　　A、 用于非住宅環境下的設備：

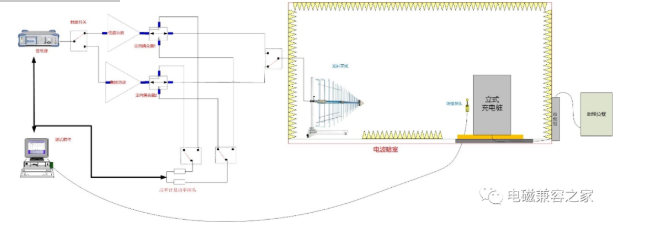

　　80M~1000MHz，10V/m;

　　1.4~2.0GHz，10V/m;

　　2.0~2.7GHz，10V/m;

　　步進小于1%，駐留時間不小于1s;

　　B、 用于住宅環境下的設備：

　　80M~1000MHz，3V/m;

　　1.4~2.0GHz，3V/m;

　　2.0~2.7GHz，3V/m;

　　步進小于1%，駐留時間不小于1s;

　　參考IEC 61000-4-3標準進行試驗，詳細見上述表1~表4。

　　1.3.2 測試狀態

注：

　　1、 需要測試充電樁的四個面;

　　2、 若充電樁為掛壁式，按照臺式設備布局;

　　3、 充電樁質量較大，對暗室轉臺的直徑以及承重要求較高;

　　4、 充電樁測試時，阻性負載建議放置暗室外部，充電樁的輸出至負載，需要經過濾波器，充電樁輸出為高電壓大電流，因此對暗室濾波器的要求較高;

　　5、 充電樁在測試時，需要保證其滿載的50%的工作狀態下進行測試，因此對阻性負載要求較高，建議DC達到1500V，AC達到1000V;

　　1.4 快速脈沖群抗擾度

　　1.4.1 限值

　　A、信號線±1KV/±2KV、5/50ns波形，100kHz重復頻率;

　　B、電源線±2KV/±4KV、5/50ns波形，100kHz重復頻率;

　　參考IEC 61000-4-4標準進行試驗，詳細見上述表1~表4

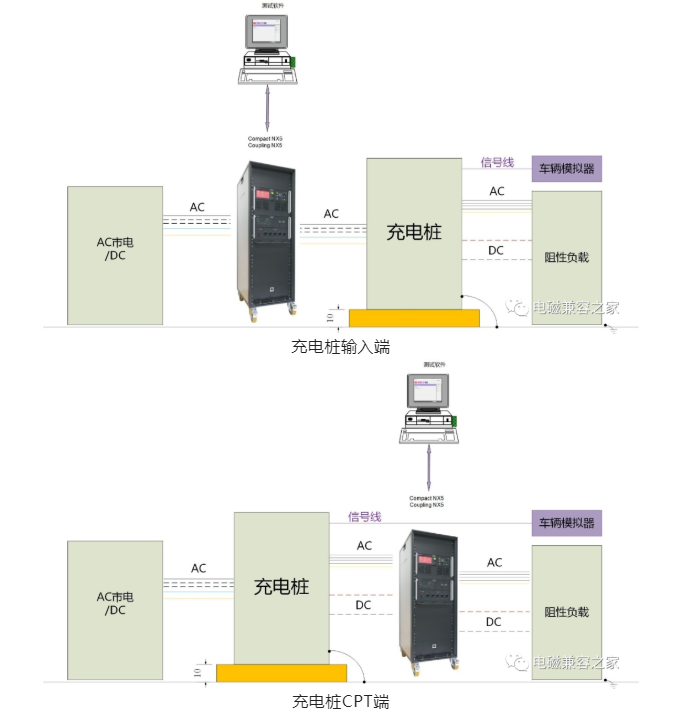

　　1.4.2 測試狀態

注：

　　1、 若充電樁為掛壁式，按照臺式設備布局

　　2、 充電樁在測試時，需要保證其滿載的50%的工作狀態下進行測試，因此對阻性負載要求較高，建議DC達到1500V，AC達到1000V;

　　1.5 浪涌(沖擊)抗擾度

　　1.5.1 限值

　　A、線對線：±2kV/±1kV、1.2/50μs波形，電壓逐級遞增;

　　B、線對地：±4kV/±2kV、1.2/50μs波形，電壓逐級遞增;

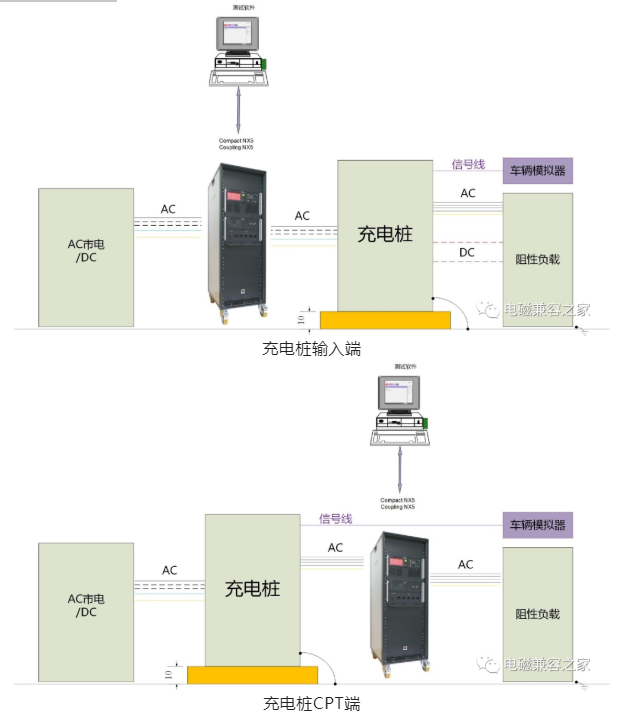

　　參考IEC 61000-4-5標準進行試驗，詳細見上述表1~表4

　　1.5.2 測試狀態

注：

　　1、 CPT端口，僅針對交流充電樁，非住宅環境;

　　2、 若充電樁為掛壁式，按照臺式設備布局;

　　3、 充電樁在測試時，需要保證其滿載的50%的工作狀態下進行測試，因此對阻性負載要求較高，建議DC達到1500V，AC達到1000V;

　　1.6 傳導騷擾抗擾度

　　1.6.1 限值

　　150k~80MHz，10V/3V，AM80%(1kHz)調制;

　　參考IEC 61000-4-6標準進行試驗，詳細見上述表1~表4

　　1.6.2測試狀態

注：

　　1、 若充電樁為掛壁式，按照臺式設備布局;

　　2、 充電樁在測試時，需要保證其滿載的50%的工作狀態下進行測試，因此對阻性負載要求較高，建議DC達到1500V，AC達到1000V;

　　1.7 工頻磁場抗擾度

　　1.7.1 限值

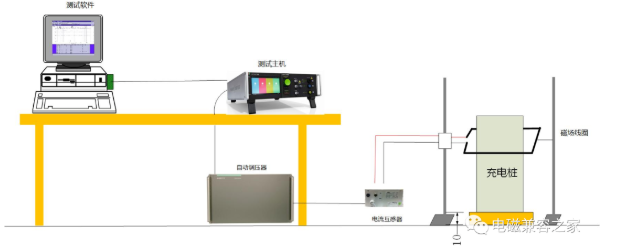

　　100A/m&30A/m，50Hz，針對32A以下系統;

　　參考IEC 61000-4-8標準進行試驗，詳細見上述表1~表4

　　1.7.2 測試狀態

1.8 電壓暫降和短時中斷抗擾度

　　1.8.1 限值

　　40%U、10周期;70%U、25周期;80%U、250周期;0%U、250周期;

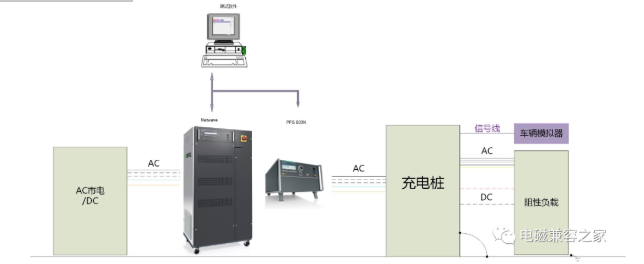

　　參考IEC 61000-4-11、IEC 61000-4-34、IEC 61000-4-29等標準進行試驗，詳細見上述表1~表4

　　1.8.2 測試狀態

二、發射：

　　2.1 傳導發射

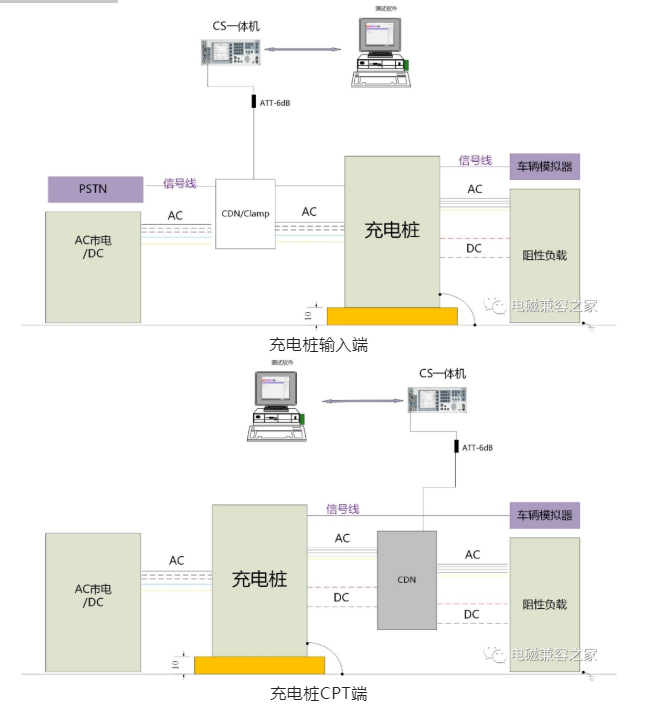

　　2.1.1 輸出端CPT-電源端口

　　2.1.1.1傳導發射限值要求：

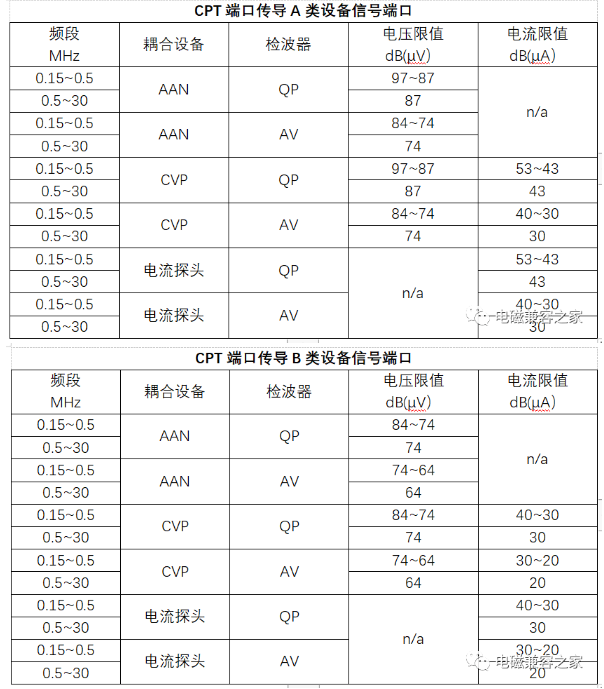

注：

　　3、 若充電樁為掛壁式，按照臺式設備布局

　　4、 充電樁在測試時，需要保證其滿載的20%、50%、80%三個工作狀態下進行測試，因此對阻性負載要求較高，建議DC達到1500V，AC達到1000V。

　　2.1.2 輸出端CPT-信號端口

　　2.1.2.1傳導發射限值要求：

2.1.2.2 測試狀態

注：

　　1、 若充電樁為掛壁式，按照臺式設備布局

　　2、 充電樁在測試時，需要保證其滿載的20%、50%、80%三個工作狀態下進行測試，因此對阻性負載要求較高，建議DC達到1500V，AC達到1000V。

　　2.1.3 輸入端-電源端口

　　2.1.3.1傳導發射限值要求：
